0,1 Meter
Die kürzeste Bezugsstrecke der Tabelle. Sie bildet den Übergang zwischen zwei Platten ab und findet kurze Kanten, die über die Raumlänge nicht auffallen.
Stufe 1 von 5: 2 mm
Albert NezirajIhr Fliesenleger
Referenzen, diesich nachmessenlassen
Fliesenlegermeister für das Rhein-Ruhr-Gebiet. Die Bilder zeigen Technik und Format. Woran sich eine fertige Fläche prüfen lässt, steht darunter: Ebenheit, Höhenversatz, Fugenbild.
Meisterbetrieb15 Jahre im HandwerkMaße nach DIN 18202
Galerie
Arbeiten aus der Praxis
Format, Verband und Anschluss: die Punkte, an denen sich eine Fliesenfläche entscheidet.
Regelwerk
Das Regelwerk hinter einer Fliesenfläche
Fliesenarbeiten sind in der VOB/C geregelt, in der ATV DIN 18352. Für Maße und Ebenheit verweist sie auf die DIN 18202, für die Abdichtung gilt die DIN 18534. Wer das Regelwerk kennt, kann ein Angebot lesen und eine fertige Fläche beurteilen.
| Norm | Gegenstand | Folge für die fertige Fläche |
|---|---|---|
| DIN 18352 | Fliesen- und Plattenarbeiten in der VOB/C | Regelt Ausführung, Nebenleistungen und Abrechnung und verpflichtet zur Bedenkenanmeldung |
| DIN 18202 | Toleranzen im Hochbau | Gibt die Grenzwerte für Ebenheit, Höhenlage und Winkel vor, gestaffelt nach Messpunktabstand |
| DIN 18157 | Ansetzen im Dünnbettverfahren | Regelt das Kleberbett und die Benetzung, also alles, was unter der Platte passiert |
| DIN 18534 | Abdichtung im Innenraum | Verlangt die Verbundabdichtung im Spritzwasserbereich, seit 2017 und ohne Ausnahme |
| DIN 18065 | Gebäudetreppen | Bindet Steigung und Auftritt auch dann, wenn die Stufe nur noch belegt wird |
Die ATV DIN 18352 gilt für Keramik, Platten, Mosaik und Glas. Naturwerkstein fällt unter ein eigenes Gewerk und damit unter eine eigene ATV.
Ebenheit

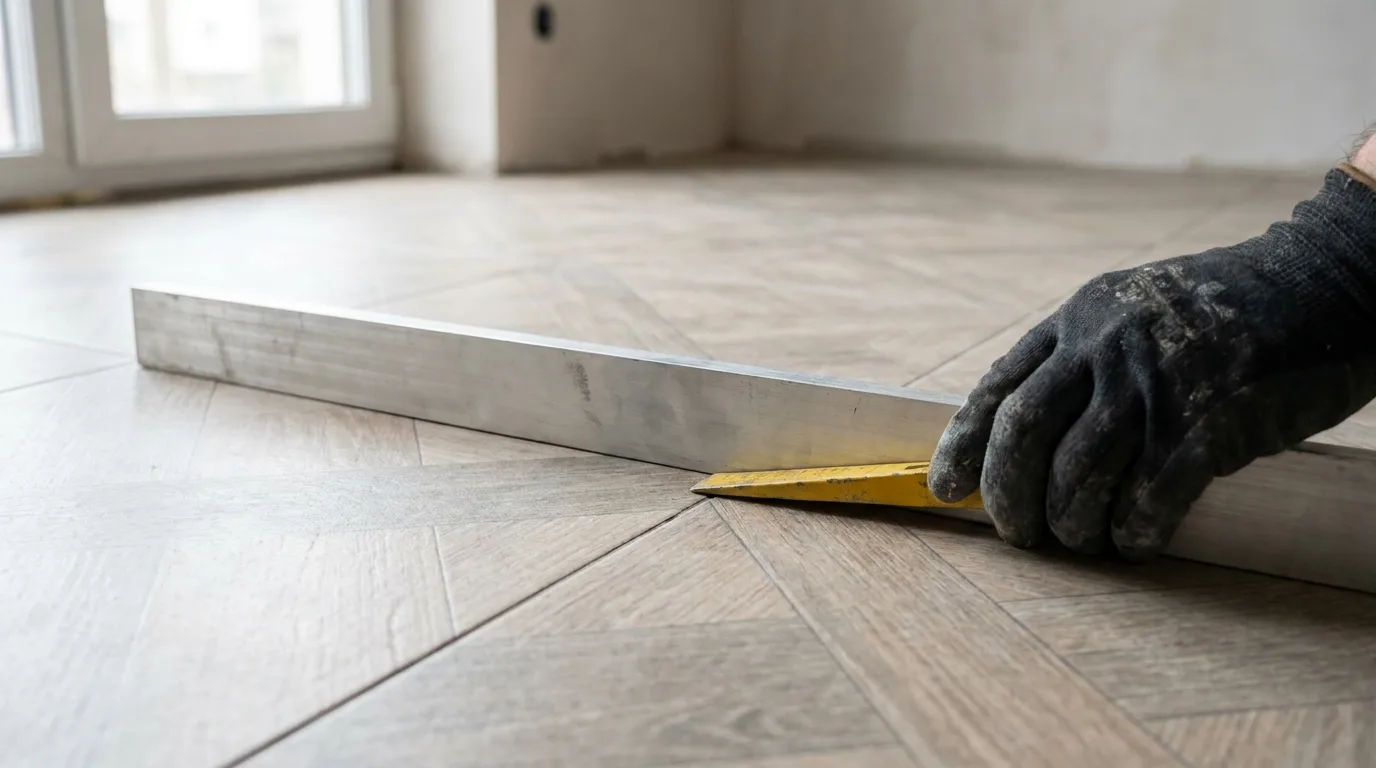

Ebenheit wird gegen die Latte gemessen
Gemessen wird mit einer geraden Latte, die mit beiden Enden auf der Fläche aufliegt. Der Abstand dieser Auflagepunkte heißt Messpunktabstand, der größte senkrechte Abstand zwischen Latte und Fläche heißt Stichmaß. Die Neigung geht dabei nicht ein: Ein Gefälleestrich hält dieselben Werte wie eine waagerechte Fläche, weil gegen die aufliegende Latte gemessen wird und nicht gegen die Waagerechte.
1 Meter
Das Maß, an dem sich die meisten Streitfälle entscheiden. Eine Latte von einem Meter passt in jedes Bad und deckt die Kantenlänge großer Platten jeweils sicher ab.
Stufe 2 von 5: 4 mm4 Meter
Die übliche Strecke für einen Wohnraum. Wer nur hier misst, bekommt ein schmeichelhaftes Ergebnis, weil sich eine Senke über die ganze Länge verteilen darf.
Stufe 3 von 5: 10 mm10 Meter
Für durchgehende Flächen über mehrere Räume. Von hier an wächst der Grenzwert kaum noch, weil lange Wellen für den Belag selbst keine Gefahr mehr bedeuten.
Stufe 4 von 5: 12 mm15 Meter
Der oberste Eintrag der Tabelle. Bei dieser Strecke liegt der Grenzwert der verschärften Zeile gleichauf mit dem der Regelzeile, der Unterschied verschwindet vollständig.
Stufe 5 von 5: 15 mmWerte für flächenfertige Böden und Beläge nach DIN 18202, Tabelle 3. Zwischenwerte werden linear interpoliert. Gemessen wird mit Richtlatte und Messkeil, und zwar nicht über Bewegungs- und Randfugen hinweg, nicht über Bauteilkanten und nicht in den letzten Zentimetern vor einer aufgehenden Wand.
Bezugsstrecke
Der Grenzwert steigt mit der Messstrecke
Die Grenzwerte steigen mit der Länge der Bezugsstrecke, und daraus entsteht die häufigste Fehlbeurteilung. Wer an der langen Latte misst und den langen Grenzwert danebenhält, übersieht, dass jede kürzere Strecke innerhalb der langen ihren eigenen Wert halten muss.
- Bezugsstrecke
- 4 Meter
- gemessen
- 8 mm
- zulässig
- 10 mm
innerhalb der Toleranz
Über die volle Bezugsstrecke verteilt sich der Abtrag auf eine lange, flache Mulde. Der Grenzwert liegt hier bei 10 mm, die gemessenen 8 mm bleiben darunter.
- Bezugsstrecke
- 1 Meter
- gemessen
- 8 mm
- zulässig
- 4 mm
außerhalb der Toleranz
Dieselbe Fläche, dieselbe Abweichung, kürzere Latte. Auf einem Meter erlaubt die Tabelle nur 4 mm. Die gemessenen 8 mm überschreiten das um das Doppelte.
Beide Messungen gelten derselben Fläche. Eine lange flache Mulde ist verhältnismäßig unkritisch, eine kurze steile Kante ist es nicht, und zwar unabhängig davon, welche Latte gerade zur Hand ist.
Vereinbarung
Verschärfte Werte muss man vereinbaren
Die DIN 18202 führt für flächenfertige Böden eine Regelzeile und eine verschärfte Zeile. Die verschärfte gilt nicht von selbst. Sie muss vereinbart sein, und sie verlangt ein anderes Verfahren statt nur mehr Sorgfalt: engere Höhenführung, mehr Lehren, oft einen zweiten Abziehgang.
Im Vertrag steht nichts über die Ebenheit der Fläche
Regelanforderung
Dann gelten die Regelzeilen der Tabelle 3, also 2 mm auf 0,1 Meter und 4 mm auf einen Meter. Eine Fläche, die diese Werte vollständig ausreizt, würde in der Praxis kaum abgenommen. Die Norm ist der untere Rand und kein Qualitätsziel.
Das Format liegt bei 60 × 120 Zentimeter oder darüber
Erhöhte Anforderung
Bei großen Platten zählt die Abweichung über die Kantenlänge, also über eine sehr kurze Strecke mit entsprechend engem Grenzwert. Dann gelten 1 mm auf 0,1 Meter und 3 mm auf einen Meter, oder es kommt eine Spachtelschicht dazu.
Großformat soll im Versatz statt auf Kreuzfuge liegen
Kreuzfuge, Drittelverband
Großformatiges Steinzeug schüsselt herstellungsbedingt leicht. Je stärker der Versatz ausfällt, desto eher trifft die hohe Mitte einer Platte auf die tiefe Kante der nächsten. Für dieses Format sind Kreuzfuge und Drittelverband die sichere Wahl.
Die Rohdecke biegt sich unter Last erkennbar durch
Bedenken anmelden
Last, Kriechen, Schwinden und Temperatur verformen den Untergrund, teilweise erst lange nach dem Verlegen. Wer das vorher erkennt, meldet nach ATV DIN 18352 Abschnitt 3.1.1 schriftlich Bedenken an, bevor die erste Platte im Kleber liegt.
Im kurzen Bereich ist der Unterschied zwischen beiden Zeilen am größten, bei 10 und 15 Metern sind die Werte gleich. Die verschärfte Zeile zielt damit genau auf die kurzwellige Welligkeit, die bei Großformat und im streifenden Licht auffällt.
Untergrund
Für den Ausgleich hat jede Lage ihren Spielraum
Eine Rohdecke darf über 4 Meter um 20 mm von der Ebene abweichen, der Estrich darauf nur um 10 mm. Diese Differenz muss irgendwo untergebracht werden, und jede Lage im Aufbau hat dafür ihren eigenen Spielraum. Wer die Aufbauhöhe knapp auf die Nenndicke plant, hat für den Ausgleich später keinen Platz mehr.
Von unten nach oben gelesen
Rohdecke
20 mm / 4 mDer größte Spielraum im ganzen Aufbau. Eine Rohdecke darf über 4 Meter um 20 mm von der Ebene abweichen, und dieser Spielraum wird in der Praxis auch genutzt.
Estrich
10 mm / 4 mEin Estrich, der einen Belag aufnimmt, hält nur noch die Hälfte. Die Differenz zur Rohdecke muss hier untergebracht werden, als Mehrdicke oder im Dämmaufbau.
Spachtelung
nach BefundDie Lage, die den Rest aufnimmt. Sie kommt dazu, wenn der Untergrund gerade noch in der Toleranz liegt, das geplante Format aber engere Werte verlangt.
Kleberbett
1 bis 5 mmIm Dünnbett gemessen am fertigen Belag. Ausgleichen lässt sich damit fast nichts. Das Mittelbett gibt mehr Spielraum und wird deshalb bei unruhigem Untergrund gesetzt.
Fertiger Belag
10 mm / 4 mDie Fliesenfläche fällt in dieselbe Zeile wie der Estrich darunter. Was auf dem Weg nach oben nicht ausgeglichen wurde, steht am Ende in der Fläche und bleibt dort.
Deshalb messe ich den Untergrund, bevor ich ein Angebot schreibe. Eine Spachtelung braucht Aufbauhöhe und Trocknungszeit, und ob beides da ist, sehe ich nur vor Ort. Auf der Baustelle nachholen lässt sich das nicht.
Höhenversatz
Höhenversätze und Stufenmaße
Die Ebenheit einer Fläche und der Versatz zwischen benachbarten Platten sind verschiedene Dinge, und sie werden nach verschiedenen Regelwerken beurteilt. Wer das trennt, redet bei der Abnahme über dieselbe Sache wie sein Handwerker.
Fliese neben Fliese
Der Höhenversatz zweier benachbarter Platten, im Gewerk Überzahn genannt. Dafür gilt keine Norm, es greifen Merkblätter.
- zulässiger Versatz
- 1,0 bis 1,3 mm
- Anteil der Fläche
- höchstens 10 %
- Messmittel vor Ort
- Versatztaster
Treppenstufe auf Stufe
Wird eine Treppe belegt, bindet die DIN 18065 das fertige Maß. Die Toleranz gilt dann für die belegte Stufe und nicht für den Rohbau.
- Steigung je Stufe
- ± 5 mm
- Auftritt je Stufe
- ± 5 mm
- benachbarte Stufen
- 5 mm Differenz
Fläche zum Meterriss
Die Höhenlage ist eine eigene Anforderung neben der Ebenheit. Eine Fläche kann eben sein und trotzdem zu hoch liegen.
- fertiger Fliesenboden
- ± 10 mm
- Estrich vor dem Belag
- ± 16 mm
- Bezugspunkt im Raum
- Meterriss
Tabelle 3 der DIN 18202 gilt ausdrücklich nicht für Absätze und Höhensprünge zwischen benachbarten Bauteilen, Überzähne fallen also nicht darunter. Sie werden nach Merkblatt beurteilt: Der Bundesverband Deutscher Steinmetze nennt für Platten bis 75 Zentimeter Kantenlänge 1,0 Millimeter, in der gutachterlichen Praxis hat sich die Höhe einer Fünf-Cent-Münze mit 1,3 Millimetern durchgesetzt.
Betrachtung
Aus welchem Abstand eine Fläche beurteilt wird
Für die Begutachtung keramischer Beläge gibt es feste Regeln zu Abstand und Blickwinkel. Sie bilden ab, wie die Fläche später genutzt und gesehen wird.
Wandflächen aus Abstand
Eine Wandbekleidung wird aus mindestens einem bis anderthalb Metern Entfernung beurteilt, also aus der Entfernung, aus der man im Raum tatsächlich davorsteht. Wer mit der Nase an der Fuge sucht, findet immer etwas.
Böden im Stehen
Für einen Bodenbelag gilt die aufrechte, leicht gebeugte Haltung, der Blickwinkel geht dabei nicht über 45 Grad hinaus. Auch das entspricht der Nutzung: Man geht über einen Boden und kniet normalerweise nicht darauf.
Streiflicht gehört dazu
Selbst auf einem Untergrund innerhalb der Toleranzen bleiben im streifenden Licht Oberflächenunterschiede sichtbar. Sie sind in der Praxis unvermeidbar, zulässig und ausdrücklich kein Grund für eine Rüge.
Diese Regeln gelten für die Begutachtung einer verlegten Fläche. Sie heben keinen Messwert auf: Was die Richtlatte an Stichmaß anzeigt, bleibt davon unberührt.
Fugen
Am Fugenbild sieht man den Verlegeplan
Der Verlegeplan steht vorher
Mit der ersten Platte stehen die Randschnitte an Wand, Tür und Ablauf. Deshalb lege ich den Verlegeplan vor dem ersten Kleber fest.
Die Fuge nimmt Toleranzen auf
Fliesen lassen sich nicht punktgenau brennen. Die ATV DIN 18352 weist der Fuge die Aufgabe zu, diese Abweichung aufzufangen.
Der Ausgleich wird verteilt
Fällt eine Platte größer aus als ihr Werkmaß, schnürt die Fuge ein. Der Ausgleich gehört auf beide benachbarten Fugen zugleich.
Gleichmäßig breit bleibt das Ziel
Dieselbe Norm verlangt gleichmäßige Fugen. Wo das Bild einer Fläche sichtbar kippt, liegt zumindest ein optischer Mangel vor.
Bewegung
Jede Fuge im Belag hat eine Aufgabe
Eine Fliesenfläche ist starr, das Bauwerk darunter ist es nicht. Jede Fuge im Belag hat deshalb eine Aufgabe, und wenn sie fehlt, sucht sich die Bewegung einen anderen Weg.
| Fugenart | Wo sie liegt | Was sie aufnimmt |
|---|---|---|
| Plattenfuge | Zwischen zwei benachbarten Fliesen | Die Maßabweichung der Fliesen und kleine Längenänderungen |
| Randfuge | Am Übergang zu Wand, Zarge und Einbauteil | Die Bewegung zwischen Belag und Bauteil, elastisch ausgeführt |
| Feldbegrenzungsfuge | Innerhalb großer zusammenhängender Flächen | Die Längenänderung des Belags und des Untergrunds darunter |
| Gebäudetrennfuge | Dort, wo das Bauwerk selbst getrennt ist | Die Bewegung der Konstruktion an genau dieser Trennstelle |
Einen allgemeingültigen Abstand für Feldbegrenzungsfugen geben die Quellen nicht vor. Er folgt aus Fläche, Untergrund und Nutzung und wird beim Aufmaß festgelegt.
Nachweise
Nachweise, die Sie verlangen können
Ein Eintrag in der Handwerksrolle lässt sich nachsehen, eine Haftpflicht ebenso. Diese Punkte kosten Sie ein paar Minuten, bevor Sie unterschreiben.
Eintrag prüfen
Das Fliesenlegerhandwerk steht seit dem 14. Februar 2020 wieder in Anlage A der Handwerksordnung, unter der Nummer 42. Wer einen eigenen Betrieb führt, ist in der Handwerksrolle eingetragen, und die ist öffentlich einsehbar.
Angebote lesen
Ein Angebot ist gegen ein anderes erst dann lesbar, wenn beide dasselbe enthalten. Untergrund, Abdichtung, Entsorgung und Gewährleistung gehören einzeln hinein, und erst danach sagt die Endsumme überhaupt etwas aus.
Haftung klären
Ein Subunternehmer ohne eigene Gewerbeanmeldung hat auch keinen Versicherungsschutz. Geht auf der Baustelle etwas zu Bruch, kann die Haftung dafür am Ende beim Auftraggeber landen, also bei Ihnen als Bauherr.
Bedenken prüfen
Nach der ATV DIN 18352 meldet der Betrieb schriftlich Bedenken an, sobald der Untergrund die Toleranzen nicht hält, und zwar vor Beginn der Arbeiten. Wer das von sich aus tut, hat die Fläche vorher gemessen und nicht nur angesehen.
Nach diesen Punkten dürfen Sie auch bei mir fragen. Ein Betrieb, der die Antwort schuldig bleibt, hat sie meistens nicht.
Was unter der Fliese liegt, steht auf den Leistungsseiten. Die Eigenschaften der Oberfläche stehen im Ratgeber, das Einsatzgebiet unter Standorte.
Fragen
Häufige Fragen zur fertigen Fläche
Maßgeblich ist, ob die Arbeiten den handwerklichen Regeln entsprechen. Für die Ebenheit heißt das: Die Fläche hält die Stichmaße aus Tabelle 3 der DIN 18202 über jede Bezugsstrecke, nicht allein über die längste. Für den Höhenversatz zwischen benachbarten Platten gilt diese Tabelle ausdrücklich nicht, dort greifen Merkblätter mit 1,0 bis 1,3 mm. Unterschiede, die erst im streifenden Licht sichtbar werden, sind unvermeidbar und kein Grund für eine Rüge.
Ein Estrich, der einen Belag aufnimmt, fällt in dieselbe Zeile der Tabelle 3 wie der fertige Boden: 4 mm bei einem Meter Messpunktabstand und 10 mm bei 4 Metern. Für große Formate reicht das oft nicht aus, weil dort die Abweichung über die Kantenlänge der Platte zählt und damit über eine sehr kurze Strecke. Dann wird entweder die erhöhte Anforderung vereinbart oder eine Spachtelschicht eingeplant. Beides kostet Aufbauhöhe und gehört deshalb in die Planung.
Ja, und zwar unverändert. Die Neigung geht in die Ebenheitsmessung nicht ein, weil gegen die aufliegende Latte gemessen wird und nicht gegen die Waagerechte. Ein Gefälleestrich auf dem Balkon oder vor der Duschrinne muss dieselben Stichmaße halten wie eine waagerechte Fläche. Ebenheit und Gefälle sind getrennte Anforderungen, und beide werden getrennt geprüft.
Wo sich das Bauwerk bewegt, muss der Belag die Bewegung mitmachen können. Die ATV DIN 18352 weist der Fuge die Aufgabe zu, Maßabweichungen und Längenänderungen aufzunehmen, und Bewegungsfugen sind fachgerecht zu dimensionieren. Einen festen Abstand, nach dem eine Feldbegrenzungsfuge zu setzen wäre, gibt die Norm nicht vor. Das ergibt sich aus Fläche, Untergrund und Nutzung und wird beim Aufmaß festgelegt.
Die häufigsten Fehler liegen vor der ersten Platte. Der Untergrund wird nicht gemessen, die Ebenheitsanforderung nicht geklärt, der Verlegeplan nicht festgelegt. Dazu kommt bei Großformat der Versatz: Je stärker er ausfällt, desto eher trifft die Mitte einer leicht geschüsselten Platte auf die Kante der nächsten. Was danach noch bleibt, lässt sich nur durch Schleifen oder Spachteln korrigieren, und beides verändert die Aufbauhöhe.
Ja. Nötig sind eine gerade Latte und ein Messkeil, und die Prüfung sollte möglichst unmittelbar nach Fertigstellung laufen, weil sich der Untergrund später noch verformen kann. Nicht gemessen wird über Bewegungs- und Randfugen hinweg, in den letzten Zentimetern vor aufgehenden Bauteilen und über Bauteilkanten. Auch Stellen mit Mörtelresten taugen nicht: Die Messung gilt der Fläche und nicht dem Baustellenzustand.
