Je größer die Platte, desto weniger verzeiht sie den Boden darunter. Ich prüfe die Ebenheit mit der Richtlatte, bevor ich ein Angebot schreibe, und verlege im Rhein-Ruhr-Gebiet bis 120 Zentimeter Kantenlänge.
„Ich entscheide über die nächsten zehn Jahre dieser Fläche an dem Tag, an dem ich die Latte auf den Estrich lege.“
Formate
Großformat heißt wenige Fugen und eine ruhige Fläche. Es heißt auch, dass jeder Millimeter im Untergrund sichtbar wird. Bis 60 × 120 Zentimeter setze ich die Platten allein, bei 120 × 120 bespreche ich den Einsatz vorher.
| Format | Fläche je Fliese | Einordnung | Was sich ändert |
|---|---|---|---|
| 30 × 60 cm | 0,18 m² | klassisches Format | als Einzelplatte gut zu handhaben |
| 60 × 60 cm | 0,36 m² | Großformat | Saugheber, Kleber auch auf die Rückseite |
| 60 × 120 cm | 0,72 m² | Großformat | Versatz nach Datenblatt, Richtung planen |
| 120 × 120 cm | 1,44 m² | Großformat | Verlegerahmen, Platte zu zweit einsetzen |
Die Grenze zum Großformat zieht das Merkblatt Großformate des Zentralverbands Deutsches Baugewerbe bei 0,25 Quadratmetern je Fliese. Betrachtet werden Kantenlängen zwischen 60 und 120 Zentimetern, längere Kanten gelten als Sonderkonstruktion.
Untergrund
Der Boden, den ich vorfinde, ist die Vorleistung eines anderen Gewerks. Ich prüfe ihn an wenigen Punkten und weiß danach, ob Großformat darauf geht. Das steht vor dem Angebot fest, nicht am ersten Arbeitstag.
Ich ziehe die Richtlatte mit Messkeil über die ganze Fläche, nicht nur an einer Stelle. Was über der Toleranz liegt, kommt vollflächig in die Ebene. Liegt die Vorleistung außerhalb der Norm, melde ich schriftlich Bedenken an.
Die Belegreife wird mit dem CM-Gerät gemessen und nicht geschätzt. Zementestrich darf höchstens 2,0 CM-Prozent tragen, beheizt 1,8, Calciumsulfatestrich 0,5. Wer zu früh fliest, bekommt Hohlstellen und gelöste Platten.
Staub, Öl und lose Teile kommen runter, danach wird grundiert. Saugende Zementestriche bekommen Tiefengrund, glatte und dichte Flächen einen Haftgrund. Anhydritestrich ohne Grundierung zieht Wasser aus dem Kleber.
Ein Riss im Estrich arbeitet weiter und setzt sich mit der Zeit durch den Belag fort. Eine Entkopplung unterbricht diesen Weg, ersetzt aber keine Sanierung: aktive oder tiefe Risse werden vorher einzeln und fachgerecht geschlossen.
Die Prüfung der Vorleistung gehört zum Auftrag. Die ATV DIN 18352 verlangt sie, und § 4 Absatz 3 der VOB/B regelt, wie Bedenken angezeigt werden.
Toleranz
Auf einem unebenen Boden lässt sich fliesen, nur nicht großformatig: die starre Platte kippelt auf der Kuppe und liegt über der Mulde hohl. Im Dünnbett gleicht das niemand mehr aus, dafür ist die Schicht zu dünn. Die DIN 18202 erlaubt dabei mehr, als die meisten erwarten, und zwar umso mehr, je länger die Messstrecke ist.
Grenzwerte für Untergründe, die einen Bodenbelag aufnehmen sollen, nach DIN 18202, Tabelle 3, Zeile 3. Die strengere Zeile 4 gilt nur, wenn sie vereinbart wurde. Hersteller von Verlegesystemen empfehlen für Großformat deutlich engere Werte, etwa einen Millimeter auf zwei Meter.
Aufbau
Großformat wird eingeschwommen und nicht in ein gekämmtes Bett gedrückt. Der Kleber kommt auf den Boden und zusätzlich auf die Rückseite der Platte, beide Aufträge parallel gekämmt. So entweicht die Luft, statt als Hohlstelle unter der Platte zu bleiben.
Von oben nach unten
Feinsteinzeug ist dicht, abriebfest und nimmt kaum Wasser auf. Mit der Kantenlänge wächst das Gewicht: eine Platte von 120 × 120 Zentimetern trägt achtmal so viel Fläche wie eine von 30 × 60.
Auf die Rückseite der Platte kommt eine dünne Kleberschicht, parallel zum Auftrag auf dem Boden gekämmt. Mindestens 80 Prozent der Rückseite müssen Kleber tragen, beim Großformat zielt die Arbeit auf volle Deckung.
Flexkleber, in eine Richtung gekämmt und nicht kreisend. Nur so entweicht die Luft beim Einschwimmen, kreisende Riefen schließen sie ein. Eingeschlossene Luft wird später zur Hohlstelle unter der Platte.
Die Grundierung reguliert, wie stark der Untergrund saugt, und verbessert die Haftung. Auf Anhydritestrich ist sie Pflicht, sonst entzieht der Estrich dem frischen Kleber sein Anmachwasser.
Selbstverlaufende Masse bringt die Fläche in die Ebene, bevor die erste Platte liegt. Unter Großformat läuft sie fast immer vollflächig: einzelne Senken zu spachteln verschiebt das Problem an die nächste Kante.
Der tragende Untergrund muss trocken, fest und sauber sein. Die Belegreife wird gemessen und protokolliert, bei beheiztem Estrich besonders genau, weil die Heizung die Restfeuchte in Bewegung hält.
Die Reihenfolge ist verbindlich. Jede Lage setzt voraus, dass die darunter trägt.
Werkzeug
Die Zahnung des Spachtels bestimmt, wie viel Kleber unter der Platte steht. Zu fein, und die Platte liegt stellenweise hohl. Zu grob, und der Kleber quillt in die Fuge. Die Zuordnung richtet sich nach der längsten Kante der Fliese, nicht nach der Größe des Raums.
Mosaik und kleinformatige Fliesen. Der Kleber steht so dünn, dass jede Unebenheit sofort durchschlägt.
Stufe 1 von 4: 6 mmKlassische Wandformate und etwas kleinere Bodenfliesen. Das ist der übliche Standardfall in Bad und Gästezimmer.
Stufe 2 von 4: 8 mmGängige Bodenformate bis 30 × 30 Zentimeter. Der Kleberauftrag auf dem Boden trägt hier noch allein.
Stufe 3 von 4: 10 mmAlle Großformate, dazu Naturstein und Grobkeramik. Ab hier kommt zusätzlich Kleber auf die Rückseite.
Mindestens 80 Prozent der Rückseite müssen Kleber tragen.
Stufe 4 von 4: 12 mmZuordnung nach der längsten Kante der Fliese. Verbindlich bleibt das Datenblatt des Klebers, einzelne Produkte weichen davon ab. Profilierte Rückseiten brauchen mehr.
Verlegeplan
Gearbeitet wird symmetrisch von innen nach außen, damit die zugeschnittenen Platten an beiden Rändern gleich breit auslaufen. Läuft der Raum aus dem Winkel, lege ich die Achse auf die Kante, die beim Eintreten zuerst im Blick liegt.
Längs verlegt streckt ein Format von 60 × 120 Zentimetern den Raum, quer verlegt staucht es ihn. Ich richte die lange Kante nach dem Hauptlaufweg aus oder nach dem Licht vom Fenster. Diese Entscheidung fällt vor dem ersten Kleber.
Großformatplatten sind herstellungsbedingt leicht gewölbt. Im Halbverband trifft das Ende der einen Platte auf die Mitte der nächsten, genau dort wird der Höhenunterschied sichtbar. Kreuzfuge oder ein Drittelversatz bleiben sicherer.
An Wänden, Türzargen und Übergängen zu anderen Belägen bleibt die Fuge elastisch und wird nicht mit Fugenmörtel geschlossen. Eine starr verfüllte Randfuge nimmt der Fläche jede Bewegung, und die Spannung sucht sich ihren Weg.
Ablauf
Der erste Schritt liegt vor dem Angebot: ohne Messung kein Festpreis. Was dann folgt, läuft in der Reihenfolge, die der Untergrund vorgibt, nicht in der, die am schnellsten aussieht.
Ich messe Fläche, Ebenheit und Restfeuchte und sehe mir die Übergänge an. Passt die Vorleistung nicht, erfahren Sie das jetzt und nicht später.
vor dem AngebotNivelliermasse über die Fläche, Trocknungszeit abwarten, danach grundieren. Dieser Arbeitstag sieht nach wenig aus und trägt später alles.
Achse, Richtung, Fugenbreite und die Lage der Bewegungsfugen werden festgelegt. Danach liegen alle Schnitte fest, auch die an der Türschwelle.

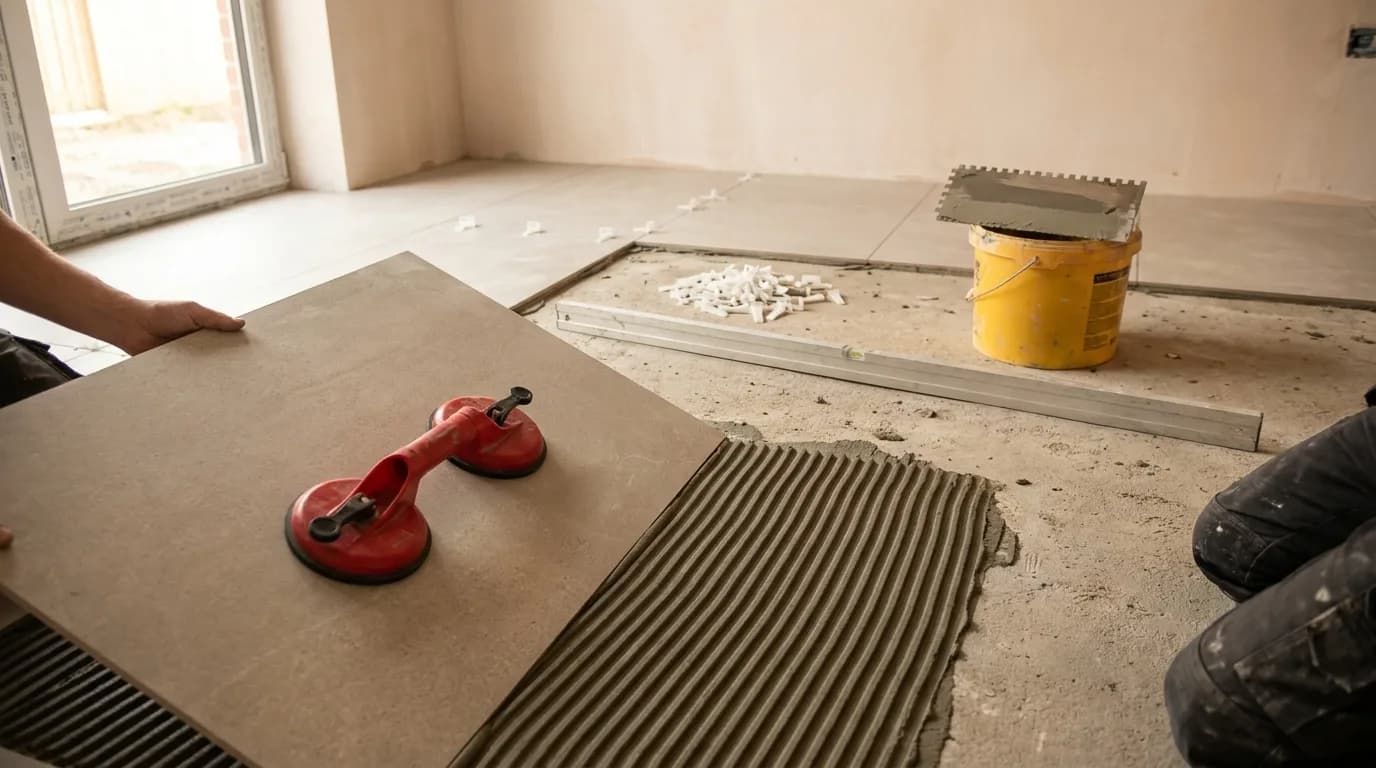

Kleber beidseitig, Platte mit dem Saugheber ins Bett, mit dem Reibebrett von der Mitte nach außen anklopfen. Nivellierclips halten die Höhe.
Fugenkreuze und Kleberreste kommen ab, verfugt wird nach Angabe des Mörtelherstellers. Danach gehe ich die fertige Fläche mit Ihnen ab.
nach 24 StundenEstrich, Fußbodenheizung und Sanitäranschlüsse macht ein anderes Gewerk. Ich sage Ihnen vorher, was dort fertig sein muss, damit mein Termin hält.
Fußbodenheizung
Keramik leitet Wärme gut, deshalb arbeitet eine Fußbodenheizung unter Fliesen mit niedrigerer Vorlauftemperatur als unter Holz oder Teppich. Der beheizte Estrich bewegt sich dafür bei jedem Temperaturwechsel, und das stellt Bedingungen.
Der Heizungsbauer fährt den Estrich kontrolliert hoch und hält Temperaturen und Zeiten fest. Dieses Protokoll sehe ich mir an, bevor ich anfange. Fehlt es, bleibt offen, wie viel Restfeuchte im Estrich steht.
Estrich, Kleber und Fliese dehnen sich bei jedem Aufheizen und ziehen sich wieder zusammen. Ein starrer Zementkleber hält das nicht dauerhaft aus, auf beheizten Boden kommt deshalb ein verformbarer Flexkleber.
Beheizte Flächen brauchen enger gesetzte Bewegungsfugen als unbeheizte. Hersteller empfehlen spätestens alle fünf Meter eine Feldfuge, dazu elastische Fugen an Türzargen und an jedem Raumübergang.
Nach dem Verlegen härten Kleber und Fugenmörtel zunächst vollständig aus. Frühestens nach einer Woche geht die Heizung wieder an, bei Großformat eher nach zwei, und dann stufenweise statt in einem einzigen Sprung.
Feinsteinzeug und Naturstein leiten Wärme gut und sind für beheizte Böden geeignet. Im Nassbereich kommt die Abdichtung dazu, auch über der Heizung.
Entkopplung
Baustoffe arbeiten. Sie dehnen sich bei Wärme und Feuchte, ziehen sich wieder zusammen, und zwischen Untergrund und Belag entsteht Spannung. Eine Entkopplungsbahn trennt beide Schichten, damit die Bewegung des einen nicht in der Fliese des anderen landet.
Eine Entkopplung ersetzt keine Untergrundreparatur. Aktive oder tiefe Risse werden vorher geschlossen, sonst arbeiten sie darunter weiter.
Maßstab
Der häufigste Streit bei Großformat dreht sich um die Frage, ab wann eine Kante zu hoch steht. Rektifizierte Platten mit geschnittenen Kanten erlauben schmale Fugen, sie verzeihen dafür keinen Versatz. Deshalb lege ich den Maßstab offen, bevor jemand danach fragt.
| Prüfpunkt | Maßstab | Grundlage |
|---|---|---|
| Höhenversatz zwischen zwei Platten | bis 1,3 mm, Höhe einer 5-Cent-Münze | ZDB-Merkblatt Höhendifferenzen |
| Anteil der Platten mit Versatz | höchstens 10 Prozent der Fläche | ZDB-Merkblatt Höhendifferenzen |
| Fugenbreite im Großformat | mindestens 3 Millimeter | Fachinformation des ZDB |
| Versatz im Plattenverband | Vorgabe des Fliesenherstellers | Datenblatt der Fliese |
| Ebenheit des Untergrunds | Stichmaß nach Messstrecke | DIN 18202, Tabelle 3 |
Für Höhensprünge zwischen benachbarten Bauteilen gilt Tabelle 3 der DIN 18202 nicht, dafür gibt es ein eigenes ZDB-Merkblatt. Dessen Rechenweg führt in der Praxis zu kaum haltbaren Werten, deshalb hat sich das Maß der 5-Cent-Münze durchgesetzt. Nach ATV DIN 18352 liegt die notwendige Fugenbreite zwischen 2 und 8 Millimetern.
Ausführlich zu Verlegemustern, Kosten, Untergrund und Materialeigenschaften:
Fragen
Kaum. Fliesenkleber ist ein Klebstoff, keine Ausgleichsmasse. Was darüber hinausgeht, gleiche ich vorher mit Nivelliermasse aus, bei größeren Höhen mit Trockenestrichplatten oder einem Schnellestrich. Wer Unebenheiten im Kleberbett versteckt, bekommt Hohlstellen, und über einer Hohlstelle bricht eine große Platte.
Das ist dasselbe Produkt in zwei Fließfähigkeiten. Nivelliermasse ist dünnflüssig und verläuft von selbst, sie bringt eine ganze Fläche sauber in die Ebene. Ausgleichsspachtel ist standfester und eignet sich für einzelne Stellen und Ränder. Vor einer Großformatfläche nehme ich fast immer die selbstverlaufende Variante über die gesamte Fläche.
Es gibt keinen Standardkleber. Die Klassen stehen in der DIN EN 12004: C2 ist ein Zementkleber mit erhöhter Haftkraft, T steht für Standfestigkeit, S1 und S2 für Verformbarkeit. Auf beheiztem Estrich und unter Großformat nehme ich einen verformbaren Kleber der Klasse C2 S1 oder C2 S2, auf unkritischem Untergrund mit kleinem Format reicht weniger.
Der Untergrund muss deutlich ebener sein als bei kleinem Format, und das kostet Vorarbeit. In kleinen, verwinkelten Räumen mit Nischen und Durchdringungen entsteht viel Verschnitt, die ruhige Fläche kommt dort kaum zur Geltung. Dazu das Gewicht: Feinsteinzeug ist dicht und schwer, ab 120 Zentimeter Kantenlänge geht die Platte nicht mehr allein ins Kleberbett.
Erst, wenn Kleber und Fugenmörtel durchgehärtet sind. Als Untergrenze gelten sieben Tage, bei Großformat und hochverformbaren Klebern eher vierzehn. Danach wird die Temperatur stufenweise erhöht, nicht in einem Schritt. Den genauen Aufheizplan gibt der Kleberhersteller vor, ich lege ihn Ihnen mit der Übergabe hin.
Hier werden regelmäßig zwei Werte verwechselt. Aufgetragen wird eine Schicht von etwa fünf bis zehn Millimetern, die der Zahnspachtel dann durchkämmt. Nach dem Einschwimmen der Platte bleiben im Dünnbett rund zwei bis fünf Millimeter stehen. Entscheidend ist, dass die Schicht vollflächig trägt. Die Dicke allein sagt darüber nichts.
