Unter der Fliese liegt die Abdichtung, und seit 2017 regelt die DIN 18534, wie sie auszuführen ist. Ein Fehler darin zeigt sich erst Jahre später, dafür dann an der Wand im Nachbarzimmer.
Begriff
Viele Bäder, die ich öffne, haben etwas, das wie eine Abdichtung aussieht. Die Norm versteht darunter ein aufeinander abgestimmtes System, und dazu gehört mehr als ein Eimer Dichtschlämme.
Der Nachweis gilt immer für das System als Ganzes und nicht für das einzelne Produkt. Wer Grundierung, Schlämme und Dichtband aus verschiedenen Häusern mischt, hat am Ende lauter gute Produkte und keinen Nachweis.
Beanspruchung
Die Norm bewertet jede Fläche für sich, eine Pauschale je Raum kennt sie nicht. Aus der erwarteten Wassereinwirkung folgt die Klasse, und aus der Klasse folgt alles Weitere: welcher Untergrund bleiben darf und welche Abdichtung darauf kommt.
Flächen mit nur seltenem Spritzwasser. Dazu zählen Wandflächen außerhalb von Dusche und Spüle sowie Böden ohne Ablauf in Küche, Gästebad oder Hauswirtschaftsraum. Für diese Flächen verlangt die Norm keine eigene Abdichtung.
Stufe 1 von 4: W0-IHäufiges Spritzwasser, aber ohne anstauendes Wasser. Dazu zählen die Wand über der Wanne, die Duschwand und der Boden im Bad. Jede Bodenfläche mit einem eigenen Ablauf fällt hier hinein, auch außerhalb des Badezimmers.
Stufe 2 von 4: W1-IHäufiges Brauchwasser, zeitweise durch anstauendes Wasser verstärkt. Im Privatbad trifft das auf die Fläche einer bodengleichen Dusche zu. Abdichten ist Pflicht, feuchteempfindliche Untergründe fallen weg.
Stufe 3 von 4: W2-ISehr häufige oder lang anhaltende Einwirkung, dazu intensive Reinigung. Öffentliche Duschanlagen, Beckenumgänge, Großküchen und Wäschereien. Im Wohnungsbau kommt diese Klasse praktisch nicht vor.
Draußen gilt eine andere Norm. Für Balkon und Terrasse ist DIN 18531-5 zuständig.
Stufe 4 von 4: W3-IW steht für die Wassereinwirkung, die Ziffer für ihre Intensität, das I für den Innenraum. Welche Klasse bei Ihnen auf welcher Fläche liegt, lege ich beim Aufmaß fest und schreibe es ins Angebot.
Untergrund
Die Klasse legt die Abdichtung fest und gleich dazu, welcher Untergrund darunter bleiben darf. Daran scheitern Sanierungen, bei denen der alte Aufbau eigentlich stehenbleiben sollte.
Gips zulässig
Nur in der untersten Klasse dürfen feuchteempfindliche Untergründe bleiben. Gipsputz, Gipskartonplatten, Calciumsulfatestrich und Holzwerkstoffe sind dort zulässig, und eine Abdichtung verlangt die Norm nicht.
nur zementgebunden
Ab dieser Klasse sind feuchteempfindliche Untergründe nicht mehr erlaubt. Zulässig bleiben Beton, Betonplatten, Zementestrich und Zementputz sowie Verbundelemente aus Polystyrol mit Mörtelbeschichtung und Gewebe.
Prüfung vor Zusage
Der Estrich kann bleiben, solange die Fläche in W0-I oder W1-I fällt und die Restfeuchte stimmt. Für den Boden einer bodengleichen Dusche reicht er nicht. Das entscheidet sich beim Aufmaß, nicht am Telefon.
Fläche vor Raum
Die Norm kennt keine Badezimmer-Pauschale. Wand und Boden desselben Raums können in verschiedene Klassen fallen, und ob privat oder öffentlich genutzt wird, spielt für die Einstufung keine Rolle.
bahnenförmig
Seit der Änderung der Norm sind plattenförmige Abdichtungsstoffe bis einschließlich W2-I vorgesehen. Bahnenförmige Verbundabdichtungen sind an der Wand auch in der höchsten Klasse zugelassen.
Diese Zuordnung stammt aus DIN 18534, Teil 1. Sie ist der Grund, warum ich beim Aufmaß an den Untergrund gehe, bevor ich über Fliesen rede.
Details

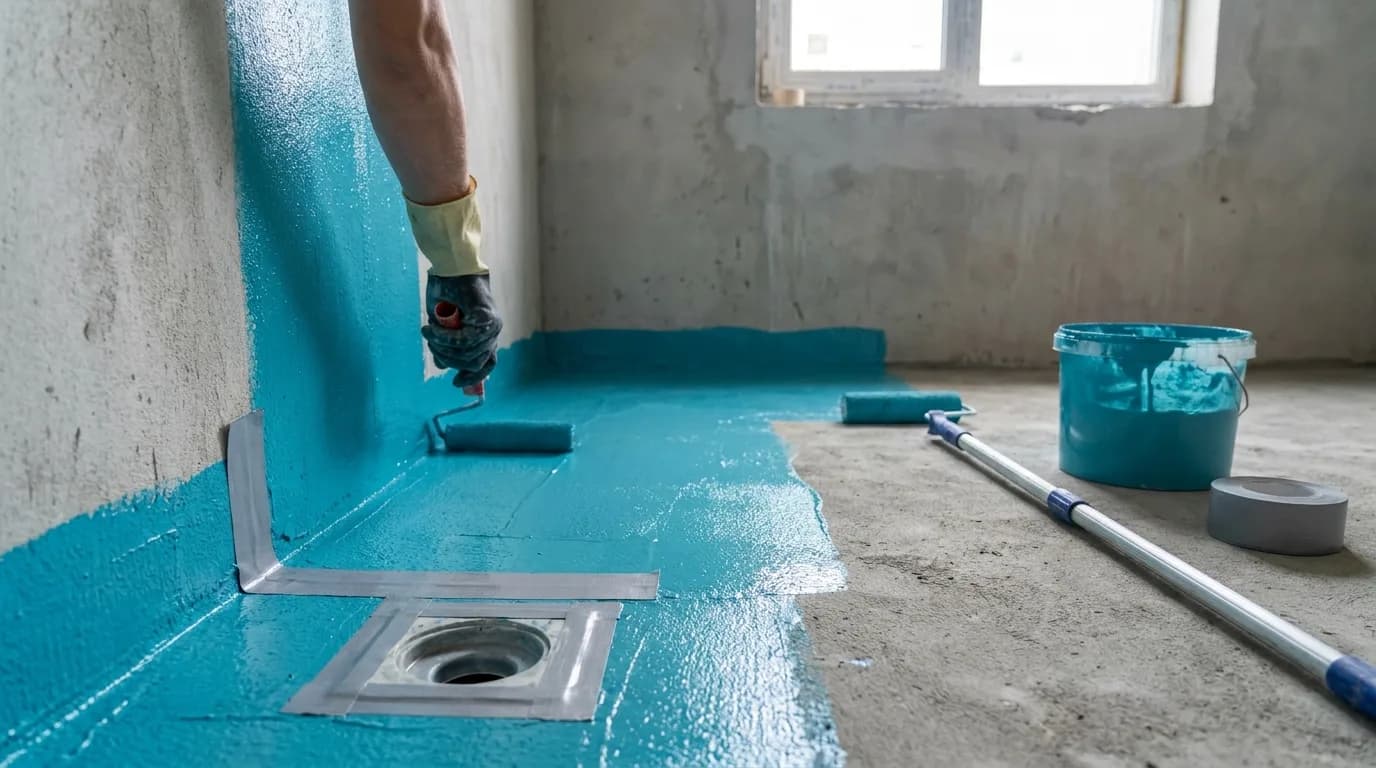

Eine Dichtschicht in der Fläche bekommt fast jeder hin. Undicht wird es dort, wo sie auf ein anderes Bauteil trifft. Diese Punkte arbeite ich ab, bevor die erste Rolle über die Fläche geht.
Hier bewegt sich das Bauteil, und hier reißt jede starre Schicht. In die Ecke kommt ein Dichtband, mindestens fünf Zentimeter überlappend verklebt und fünf Zentimeter über die Oberkante des fertigen Bodens geführt.
Jedes Rohr, das durch die Abdichtung stößt, bekommt eine vorgefertigte Dichtmanschette. Verguss mit Dichtstoff oder ein Nachstreichen mit Schlämme reicht nicht, weil die Schicht dort später arbeitet.
Die Schwelle ist der Punkt, an dem die Abdichtung endet und das Wasser trotzdem weiterwill. Der Durchgang wird deshalb gesondert abgedichtet, sonst zieht die Feuchtigkeit über Jahre hinweg in den Estrich des angrenzenden Raums.
Der Ablauf wird über einen Flansch mit der Dichtmanschette verbunden und so in den Verbund eingearbeitet. Der Installateur setzt das Gehäuse, ich binde es ein. An dieser Schnittstelle entstehen die meisten Schäden.
Jeder dieser Punkte ist in der Norm geregelt, der Bodenablauf sogar in einem eigenen Teil. Zusammen kosten sie weniger als einen halben Tag und tragen die Dichtheit des ganzen Raums.
Vorarbeiten
Die Abdichtung ist der sichtbarste Teil dieser Leistung und zugleich der kürzeste. Davor liegen Schritte, die darüber bestimmen, ob sie später hält.
In dieser Reihenfolge
Tragfähigkeit, Risse, lose Stellen und die Frage, ob der vorhandene Untergrund für die geplante Abdichtungsbauweise überhaupt zugelassen ist.
Die Belegreife wird gemessen, nicht geschätzt. Nach der VOB ist das die Aufgabe des Gewerks, das den Belag aufbringt, und damit meine.
Unebenheiten und Löcher gehen vor der Abdichtung weg. Eine Dichtschicht, die über eine Vertiefung gezogen wird, steht dort später im Wasser.
Arbeitet der Untergrund, kommt eine Entkopplungslage dazwischen. Sie nimmt die Bewegung auf, bevor sie die Abdichtung und den Belag erreicht.
Die Grundierung gehört zum geprüften System dazu. Sie regelt das Saugverhalten und entscheidet über die Haftung der Dichtschicht.
Die Reihenfolge ist verbindlich. Wer eine Lage überspringt, verlegt auf einem Untergrund, der die nächste nicht trägt.
Belegreife
Ein Estrich, der zu früh belegt wird, schwindet unter dem Belag weiter. Der Belag gerät unter Spannung, und das endet in Rissen oder hohl liegenden Fliesen. Maßgeblich ist der gemessene Wert, nicht die Wartezeit.
| Estrichart | Grenzwert | Was dahintersteckt |
|---|---|---|
| Zementestrich | 2,0 CM-% | Richtwert für keramische Beläge, Natur- und Betonwerkstein. |
| Zementestrich, beheizt | 1,8 CM-% | Strenger, weil die Heizung dem Belag später Wärme und Bewegung zuführt. |
| Calciumsulfatestrich | 0,5 CM-% | So steht es in DIN 18560. Das belegende Handwerk arbeitet weiter mit 0,3. |
Werte nach dem BauPortal der Berufsgenossenschaft der Bauwirtschaft, angelehnt an das ZDB-Merkblatt zu Belägen auf Zement- und Calciumsulfatestrichen. Liegt der Wert zu hoch, hilft nur Zeit oder ein Trockner, und die Trocknung wird mit jeder Woche langsamer.
Ablauf
Abdichten ist selten ein eigener Auftrag. Meistens steckt es in einer Badsanierung, und dann läuft es so ab.
Sie schildern, was ansteht: Neubau, Sanierung oder ein Schaden, der schon sichtbar ist. Fotos helfen mir bei der Einschätzung.
Rückmeldung am WerktagIch bewerte jede Fläche nach ihrer Wassereinwirkung, prüfe den Untergrund und messe die Restfeuchte im Estrich.
60 bis 90 MinutenSchriftlich, mit der Klasse je Fläche und dem passenden Aufbau. Abdichtung und Vorarbeiten stehen als eigene Posten darin.
innerhalb von 3 WerktagenEcken, Durchdringungen, Türanschluss und Ablauf werden vor der Fläche gesichert. Danach kommt die Dichtschicht darüber.
nach FlächengrößeIch halte Messwerte, verwendetes System und die Ausführung fest und übergebe Ihnen das zusammen mit dem Bad.
1 ProtokollDie Zeitangaben sind Richtwerte für eine Badfläche. Verbindlich wird der Termin nach dem Aufmaß.
Bad und Dusche, Außenbereich und Untergrund im Einzelnen:
Fragen
Das hängt an der Fläche, nicht am Raum. Die Norm bewertet jede Wand und jeden Boden einzeln und ordnet ihnen eine Wassereinwirkungsklasse zu. Die Wand neben dem Waschbecken fällt meist in die unterste Klasse und braucht keine Abdichtung. Der Boden im Bad und die Wand in der Dusche brauchen eine, der Boden einer bodengleichen Dusche eine stärkere. Welche Fläche bei Ihnen in welche Klasse fällt, lege ich beim Aufmaß fest und schreibe es ins Angebot.
Ja, und genau das steckt im Wort Verbundabdichtung. Die Abdichtungsschicht liegt unmittelbar unter dem Belag, die Fliese wird im Dünnbett direkt darauf geklebt. Wichtig ist, dass Grundierung, Abdichtungsstoff, Dichtbänder und Kleber aus einem geprüften System stammen. Zusammengewürfelte Produkte verlieren den Nachweis, auch wenn jedes für sich gut ist.
Nein. Eine umlaufende Silikonfuge ist nach der Norm ausdrücklich keine Abdichtung. Silikon schließt eine sichtbare Fuge, es hält kein Wasser aus der Konstruktion. In der Boden-Wand-Ecke liegt unter der Fliese ein Dichtband, und das Silikon kommt erst ganz am Ende obendrauf. Wo nur Silikon sitzt, wandert Wasser über Jahre in den Estrich.
Zementestrich schwindet beim Trocknen weiter. Liegt der Belag schon darauf, gerät er unter Spannung, und das endet in Rissen in der Fläche oder in hohl liegenden Fliesen. Bei Calciumsulfatestrich kommt dazu, dass eingeschlossene Feuchtigkeit das Bindemittel angreift. Ein zu früh belegter Boden muss später zurückgebaut werden.
Belegreif ist ein Estrich, wenn der gemessene Wert stimmt, und nicht, wenn eine bestimmte Zahl von Tagen um ist. Dicke, Zusammensetzung, Einbausituation und das Klima auf der Baustelle wirken alle darauf ein. Deshalb messe ich nach der CM-Methode und halte das Ergebnis schriftlich fest, bevor ich anfange. Jede Tagesfaustformel ist in der Hälfte der Fälle falsch.
Wenn ich den Belag erneuere, ja. Ich baue nach dem heutigen Stand auf, nicht nach dem, was damals zulässig war. Das kostet eine Lage mehr und einen Tag mehr, und es ist der Unterschied zwischen einem Bad, das zwanzig Jahre hält, und einem feuchten Streifen an der Wand im Nachbarzimmer.
