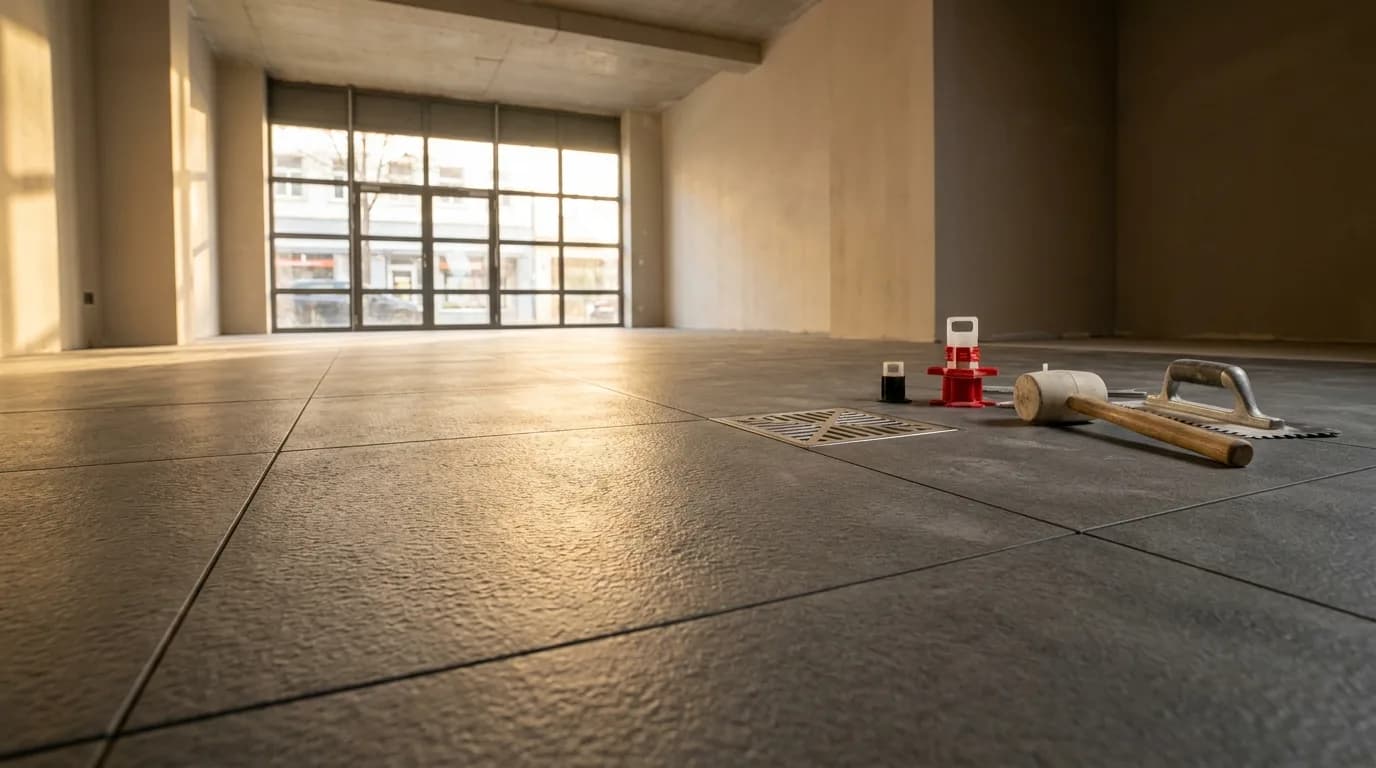

Praxis, Ladenfläche, Treppenhaus: In der Arbeitsstätte gibt das Regelwerk die Rutschhemmung vor. Ich ordne jede Fläche ihrer Bewertungsgruppe zu und weise sie zur Übergabe nach.
Regelwerk
Im Wohnbau wählen Sie den Bodenbelag nach Geschmack, mit einem Auge auf die Sicherheit. In einer Arbeitsstätte gibt die Nutzung den Wert vor, und jemand haftet dafür. Daran hängen Materialwahl, Rutschhemmung und Abnahme.
Die Rutschhemmung im privaten Bad behandelt die Seite zu Badfliesen und Duschen.
Raumprofile
Die DGUV-Regel 108-003 listet Arbeitsräume kapitelweise auf und nennt je Raum die Bewertungsgruppe. Hier stehen die Kapitel, die für Praxen, Ladenflächen und verwaltete Objekte zählen.
Behandlung, Labor und Apotheke liegen niedrig, weil dort trocken gearbeitet wird. Erst wo gespült und desinfiziert wird, steigt die Anforderung an die Oberfläche deutlich an.
Der Verkaufsraum selbst bleibt niedrig eingestuft. Höher wird es dort, wo Ware unverpackt vorbereitet wird oder wo der Verkauf unter freiem Himmel stattfindet.
Diese Flächen treffen Sie in jedem Objekt an, von der Praxis bis zum Wohnhaus. Die Tiefgarage zählt dazu und liegt bei R 10, mit Witterungseinfluss eine Stufe höher.
Die Teeküche bleibt moderat eingestuft. Sobald eine Küche Gedecke in Serie ausgibt, steigt der Wert, und zusätzlich wird ein Verdrängungsraum unter der Gehebene verlangt.
Die Werte sind Richtwerte aus der DGUV-Regel 108-003. Nicht aufgeführte Räume werden sinngemäß zugeordnet, und bei besonderen betrieblichen Verhältnissen darf nach oben abgewichen werden. R 9 steht für sicheren Gang bis 10 Grad Neigung auf der schiefen Ebene, R 13 für mehr als 35 Grad.
Verdrängungsraum
Neben der Rutschhemmung kennt der Regelsatz eine zweite Kenngröße. Der Verdrängungsraum ist der Hohlraum unterhalb der Gehebene, in den Flüssigkeit beim Auftreten ausweicht. Gemessen wird er in Kubikzentimetern je Quadratdezimeter, und ein Belag darf das Kennzeichen V erst tragen, wenn dieses Volumen über 4 liegt.
Die unterste Stufe verlangt der Regelsatz dort, wo Wasser oder Fett nur in kleinen Mengen auf den Boden gelangen. Dazu zählen die Gastroküche, der Eingangsbereich von außen und die Verkaufsfläche unter freiem Himmel.
Stufe 1 von 4: V 4Lagerräume für Öle und Fette liegen jeweils eine Stufe darüber. Ausgelaufenes Fett verdunstet nicht, es verteilt sich dabei über die gesamte Standfläche des Schuhs und bleibt dort liegen, bis der Boden gereinigt worden ist.
Stufe 2 von 4: V 6Der Fleischvorbereitungsraum und der Handwerksbetrieb mit eigenem Verkauf stehen noch darüber. Beide tragen dauerhaft gleitfördernde Stoffe auf den Boden, die beim Auftreten nach unten ausweichen müssen.
Stufe 3 von 4: V 8Für Roste gilt der höchste Wert bereits ohne eigene Prüfung. Die offene Fläche unterhalb der Gehebene ist bei einem Rost bauartbedingt so groß, dass der Regelsatz das jeweilige Volumen gar nicht erst einzeln ermitteln lässt.
Ein größerer Verdrängungsraum macht die laufende Reinigung aufwendiger.
Stufe 4 von 4: V 10Mindestvolumen nach der DGUV-Regel 108-003, Tabelle 2.
Barfußbereiche
Umkleide, Dusche und Beckenumgang werden ohne Schuhe betreten. Dafür gilt eine eigene Skala, geprüft wird sie barfuß auf der schiefen Ebene.
| Bewertungsgruppe | Prüfwinkel | Bereiche |
|---|---|---|
| A, weitgehend trocken | 12 bis 18 Grad | Umkleideräume, trockene Barfußgänge, Sauna- und Ruhebereiche |
| B, nass begangen | 18 bis 24 Grad | Duschräume, Beckenumgänge, Dampfbäder, Planschbecken, Hubböden |
| C, ins Wasser führend | über 24 Grad | Ins Wasser führende Treppen, Startblöcke, Durchschreitebecken |
Gruppen nach der DGUV-Information 207-006. Seit Dezember 2021 regelt die DIN EN 16165 das Prüfverfahren und hat die DIN 51097 abgelöst. Wird eine Fläche auch mit Schuhen begangen, gilt zusätzlich eine R-Gruppe. Was unter dem Belag abdichtet, steht auf der Seite zur Abdichtung.
Auswahl
Die Bewertungsgruppe hält Menschen auf den Beinen. Für das Aussehen nach Jahren sorgen andere Kennwerte, allen voran die Abriebgruppe.
Abriebgruppe 4
Die Abriebgruppe beschreibt, wie lange die Oberfläche dem Schleifen von Sohlen und eingetragenem Schmutz standhält. Für Wohnräume reichen die unteren Gruppen aus, eine stark begangene Verkaufsfläche nutzt sie ab.
Abriebgruppe 5
Bei sehr starkem Publikumsverkehr reicht die vorige Stufe nicht mehr aus. Die oberste Gruppe trägt den höchsten Verschleißwiderstand, und sichtbar wird der Unterschied zuerst am Glanz der Glasur.
Fuge und Anschluss
Das Verfahren muss der Belag vertragen, und die Fugen und Anschlüsse ebenso. Welches Mittel zum Einsatz kommt und wie oft, ergibt sich aus Ihrem Hygienekonzept und nicht aus dem Produktdatenblatt.
Absenkung auf V 4
Wer durchgehend denselben Belag verlegt, darf den Verdrängungsraum auf die unterste Stufe senken. Grundlage dafür ist Ihre Gefährdungsbeurteilung mit Reinigungsverfahren, Arbeitsablauf und Stoffanfall.
Unglasiertes Feinsteinzeug
Punktlasten greifen zuerst die Glasur an. Unglasiertes Feinsteinzeug trägt den Verschleißwiderstand im Scherben selbst, der Abrieb bleibt deshalb auch nach Jahren praktisch unsichtbar.
Abriebgruppen nach der Angabe des Herstellers, Prüfung nach DIN EN ISO 10545-7.
Ablauf
Der Unterschied zum Privatauftrag liegt in der Einstufung und im Nachweis. Betriebliche Unterbrechungen kosten Sie mehr als der Belag, deshalb wird der Zuschnitt der Abschnitte vorher geklärt.
Ich sehe mir die Flächen an, frage nach der Nutzung je Raum und nehme auf, was dort auf dem Boden anfällt.
nach VereinbarungJede Fläche bekommt ihre Bewertungsgruppe, wo nötig zusätzlich den Verdrängungsraum und die Barfußgruppe.
direkt im AnschlussSie bekommen ein Leistungsverzeichnis, in dem je Fläche steht, welche Klasse verlegt wird und warum.
schriftlich per MailIch verlege in den Abschnitten, die vorher festgelegt worden sind, und räume die Fläche jeden Abend frei.
nach AbspracheZur Abnahme erhalten Sie den Nachweis der verlegten Beläge mit Bewertungsgruppe und Verdrängungsraum.
mit der AbnahmeWie groß ein Abschnitt ausfällt und in welchem Zeitfenster gearbeitet wird, kläre ich mit Ihnen beim Ortstermin.
Zuständigkeit
Eine klare Grenze spart im Schadensfall die Diskussion. Ich übernehme den Belag samt Untergrund und Abdichtung, der Betreiber übernimmt Reinigung und Pflege, und das Gewerk daneben gehört einem anderen Handwerk.
Ich verlege den Belag, die Fugen und die Anschlüsse in der Klasse, die für den Raum gilt, und führe die Vorarbeiten am Untergrund aus. Was ich einbaue, halte ich mit seiner Einstufung schriftlich fest.
Wie der Raum genutzt wird, womit gereinigt wird und welche Stoffe auf den Boden gelangen, wissen Sie am besten. Die Gefährdungsbeurteilung dazu bleibt Aufgabe des Betreibers, ich liefere ihr die Werte.
Vinyl, Designbelag und Kautschuk haben eigene Verlege- und Pflegekonzepte und gehören nicht zu meinem Handwerk. Ich verlege Fliesen, Platten, Mosaik und Naturstein samt der zugehörigen Vorarbeiten.
Der Belag geht mit der Abnahme in Ihren Betrieb über. Bis dahin liegt die Fläche in meiner Verantwortung, danach zählt, dass Sie die Einstufung im Zweifel belegen können, und dafür ist sie gedacht.
Die Abdichtung unter gewerblichen Nassflächen, die Rutschhemmung im privaten Bad und der Außenbereich am Gebäude stehen jeweils auf einer eigenen Seite.
Fragen
Die Vorgabe kommt aus dem Arbeitsstättenrecht. Die ASR A1.5 verlangt rutschhemmende Fußböden, und die DGUV-Regel 108-003 ordnet jedem Arbeitsraum eine Bewertungsgruppe zu. Verantwortlich für die Umsetzung bleibt der Betreiber, weil er die Gefährdung in seinen Räumen beurteilt. Ich ordne die Flächen den Gruppen zu, verlege entsprechend und halte schriftlich fest, was eingebaut wurde.
Dahinter stehen die Angaben aus beiden Skalen in einer Zeile. R 10 ist die Bewertungsgruppe für Flächen, die mit Schuhen begangen werden. B ist die Gruppe für nassbelastete Bereiche, die barfuß begangen werden. Ein Belag im Umkleide- oder Duschbereich, der auch beschuht betreten wird, braucht beide Angaben nebeneinander.
Seit Dezember 2021 gilt die DIN EN 16165. Sie hat die DIN 51130 für beschuhte Bereiche, die DIN 51097 für Barfußbereiche und die DIN 51131 für den Gleitreibungskoeffizienten abgelöst, die Verfahren stehen jetzt als Anhänge darin. Auf vielen Datenblättern finden Sie weiterhin die alten Nummern. An den Bezeichnungen R 9 bis R 13 und A bis C hat sich dabei nichts geändert.
Nein. Eine rauere Oberfläche hält besser, sie sammelt aber auch mehr Schmutz und ist aufwendiger zu reinigen. Für den Verdrängungsraum gilt dasselbe: je größer er ausfällt, desto länger dauert die Reinigung. Sinnvoll ist die Klasse, die der Raum verlangt, und nicht die höchste erhältliche.
Das hängt am Zuschnitt der Abschnitte, an der Fläche und an den Trocknungszeiten, die sich nicht verkürzen lassen. Pauschal zusagen lässt sich das deshalb nicht. Beim Ortstermin sehe ich mir an, wie der Raum genutzt wird, und sage Ihnen danach, was in welchen Abschnitten möglich ist.
Eingangsbereiche, Treppenhäuser und Sanitärräume sind typische Einzelflächen, und auch dort gilt die Einstufung: innen R 9, außen eine Stufe höher mit Verdrängungsraum, Sanitärräume R 10. Was im konkreten Objekt ansteht, sehe ich mir im Rhein-Ruhr-Gebiet vor Ort an.
